Om het meeste uit uw GSM versterker te halen, is het belangrijk om buitenshuis het best mogelijke signaal op te vangen. In feite is er niets "magisch" aan een GSM versterker: de GSM versterker kan "alleen" bestaande golven versterken en niet, uit het niets opnieuw creëren. Bovendien, hoe beter het ontvangen signaal, hoe beter de prestatie van uw GSM versterker in uw ruimte. Het is de buitenantenne van uw set die als "eerst" komt en daarom moet een zorgvuldige installatie worden uitgevoerd. Er is niets ingewikkelds om te doen, u moet alleen op bepaalde stappen letten, die hieronder worden beschreven. Deze stappen in een paar minuten lezen (ongeveer 3 minuten) zullen u veel tijd besparen tijdens de installatie!





• 1. Zet allereerst een testinstallatie op!
• 2. Vind het meest optimale signaal buitenshuis
• 3. Zoek de dichtstbijzijnde zendmasten
• 4. Zorg voor een optimale afstand tussen de antennes
•    4.1 Principe van zelfoscillatie (de antennes doorlussen)
•    4.2 Oplossingen voor afstandslussen
•    4.3 Oplossing van de lusvorming door massa-actie
•    4.4 Andere mogelijke oplossingen
• 5. Monteer de buitenantenne en lijn deze correct uit
•    5.1 Installatie en bevestigingen
•    5.2 Richting geven
•    5.3 Uitlijning met de zendmast
•     5.4 Pas op voor obstakels
•    5.5 Kenmerken van panelantennes



1. Zet allereerst een testinstallatie op!

Dit is HET geheim van een succesvolle installatie van uw GSM versterker: doe eerst een testinstallatie! Dan is het tijd om de bevestigingspunten stevig vast te zetten en de kabels weg te werken.

Monteer de antennes, maar bevestig ze nog tijdelijk, met de coaxkabels nog niet op hun definitieve locatie.

Verbind alle elementen en zet je GSM versterker aan om te zien of alles normaal werkt. - Alles werkt naar behoren, er is geen feedback? Dan is de positie van de binnen- en buitenantennes ideaal. U kunt nu de GSM versterker uitschakelen, vervolgens uw antennes stevig bevestigen en de kabels installeren. En dat was het! -

Er is feedback of het signaal wordt niet goed ontvangen - dan moet er een betere positie voor de antenne(s) worden gevonden. Met de testinstallatie is het heel eenvoudig en snel om de positie van de antenne(s) te veranderen en de werking opnieuw te testen totdat je de juiste locaties hebt gevonden. Dit is veel gemakkelijker dan het hele systeem weer uit elkaar te moeten demonteren en opnieuw monteren...

2. Vind het meest optimale signaal buitenshuis

Met uw GSM is het mogelijk om het signaalniveau te meten: u kunt het staafdiagram op uw scherm gebruiken of u kunt de exacte signaalsterkte aflezen, uitgedrukt in dBm. We geven de voorkeur aan deze tweede mogelijkheid. Lees hier meer over op onze website.

Overigens: aangezien dit een negatieve waarde is, wordt het beste signaal gegeven door het kleinste getal, dat bijna nul dBm benadert. Bijvoorbeeld: -46 dBm is veel beter dan -102 dBm.

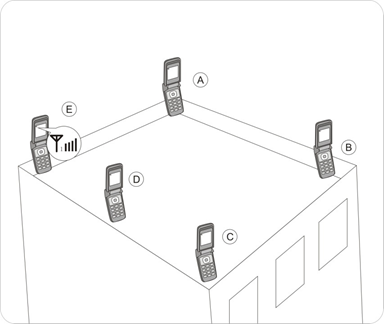

Test bijvoorbeeld verschillende locaties van A tot en met E zoals hieronder getoond en selecteer de beste: de locatie met 5 streepjes (of de beste waarde in dBm) voor de installatie van de buitenantenne.

U kunt ook apps gebruiken om het signaal op uw GSM te testen   gebruik:

Voor iPhone: open de telefoon-app en typ de volgende tekens *3001#12345#* in plaats van een telefoonnummer. Druk vervolgens op de belknop. U bevindt zich nu in het zogenaamde veld -Test-menu, waarin u in plaats van de ontvangende punten nu een getal ziet dat veel meer betekenis heeft.
voor Android: download de netmonitor applicatie. Meet het signaaltype en de sterkte en bepaal met welke zendmast je verbonden bent.

3. Zoek de dichtstbijzijnde zendmasten

De buitenantenne moet worden uitgelijnd met de zendmasten. Hiervoor moeten we de locatie van de zendmaten weten. In de meest ideale situatie bevinden de zendmasten zich in een direct "gezichtsveld" zonder obstakels tussen de zendmasten en uw buitenantenne.

Een richtantenne wordt meestal gebruikt in landelijke gebieden. Zorg ervoor dat het signaal (golven) niet door bomen gaat en gebouwen of obstakels raakt. De zendmast  moet met dit type antenne "in zicht" zijn.

In stedelijke gebieden waar er meer en dichterbij gelegen zendmasten zijn, verdient een panelantenne in het algemeen de voorkeur over een richtantenne. Omdat de buitenantenne signalen over een groter gebied kan ontvangen, is deze gemakkelijker te richten, maar het is nog steeds belangrijk om het hoofdoppervlak op het sterkste ontvangen signaal te richten.

Er zijn twee manieren om de posities te achterhalen:

De Federale Netwerkagentschap van elk land heeft de posities van de zendmasten online gezet. Klik gewoon op de onderstaande link en voer het adres van de faciliteit in: de verschillende zendmasten in de buurt verschijnen op een leesbare kaart.

Zendmasten in België vinden

4 Zorg voor een optimale afstand tussen de antennes

Vanwege de aard van een repeater is het doel hier om te voorkomen dat de antennes elkaar onderscheppen; anders werkt uw systeem niet goed of helemaal niet.

Een GSM versterker is een systeem dat ontvangt, versterkt en opnieuw uitzendt.
Elke antenne (zowel binnen als buiten) fungeert afwisselend als zender en ontvanger. Als de antennes te dicht bij elkaar staan, is het als feedback in een geluidssysteem: het geluid van de microfoon wordt versterkt, vervolgens naar de luidspreker gestuurd en het geluid wordt opgevangen door de microfoon, enzovoort. Het fluit luid en uiteindelijk gaat de apparatuur kapot!

Bij GSM versterkers spreken we van zelfoscillatie in plaats van feedback, maar het is hetzelfde principe, met dezelfde gevolgen: fluiten en mogelijke vernietiging van de versterker.

Uw versterker heeft automatische instellingen waarmee u de versterking automatisch kunt aanpassen. Het is nog steeds mogelijk om de versterking handmatig af te zwakken, maar dat betekent dat de prestatie van uw versterker sterk wordt verminderd of zelfs tot nul wordt teruggebracht.

Neem het voorbeeld van feedback van een geluidssysteem: als het fluit, kun je het volume altijd lager zetten om het fluitsignaal te stoppen. Maar na een tijdje, als je het volume te laag zet ... is er helemaal geen geluid voor je publiek! De oplossing is daarom om de afstand tussen de microfoon en de luidsprekers te vergroten om het looping-fenomeen te voorkomen.

Hetzelfde geldt voor een GSM versterker: de antennes moeten goed geïsoleerd zijn.

4.1 Principe van zelfoscillatie (de antennes doorlussen)

Wanneer uw antennes "verbinden", zal uw versterker niet langer goed kunnen functioneren. In het beste geval gaat het in de zelfbeschermingsmodus totdat de versterker opnieuw wordt opgestart. In het ergste geval wordt de GSM versterker echter vernietigd. Hier is de verklaring voor dit fenomeen dat zelfoscillatie wordt genoemd:

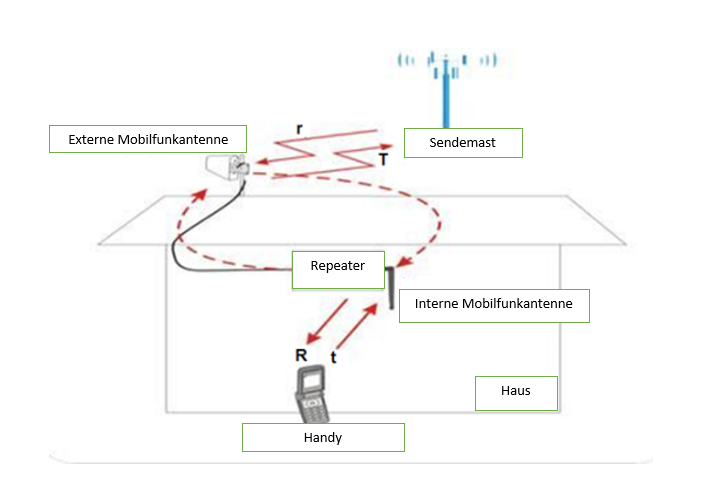

Zoals hierboven getoond, versterkt de versterker het downlink signaal (r) van de zendmast en stuurt het signaal naar de versterker. Vervolgens wordt het opnieuw versterkte signaal (R) naar de binnenantenne(s) verzonden. Als de afstand tussen de twee antennes (buiten- en binnenantenne) onvoldoende is, wordt het versterkte signaal (R) ook naar de gsm gestuurd door de buitenantenne zoals aangegeven door de rode stippellijnen in de tekening. Hetzelfde geldt voor het signaal (t) van de uplink naar de antenne: het versterkte signaal (T) wordt weer opgevangen door de binnenantenne.

Dit kan worden voorkomen door de volgende twee tips afzonderlijk of cumulatief op te volgen: Dit staat bekend als antenne-isolatie.

4.2 Oplossingen voor afstandslussen

Verplaats uw antennes zo ver uit elkaar als mogelijk. Een afstand van 10 meter tussen de antennes wordt algemeen beschouwd als voldoende bescherming tegen trillingen. Elke kit wordt standaard geleverd met een coaxkabel van 10 meter, dus haal er het beste uit. Als u een langere lengte nodig heeft, kunt u die van ons allemaal vinden coaxkabels op deze pagina.

Soms heb je de hele lengte van de kabel gebruikt, maar de punt-tot-punt-afstand tussen de antennes kan slechts 3 of 4 m zijn (vanwege hoeken en randen, plafondval, enz.). Typisch, vooral in het geval van een installatie met meerdere binnenantennes, komt de natuurlijke oscillatie meestal van de binnenantenne die zich het dichtst bij de buitenantenne bevindt.

In dit type configuratie is het meer naar deze antenne dat we de aandacht willen trekken; De tweede oplossing (grondeffect; zie hieronder) kan worden gebruikt in combinatie met deze antenne om de natuurlijke oscillatie te stoppen.

Soms is de afstand goed, maar blijft de natuurlijke trilling bestaan. Controleer op de aanwezigheid van ramen, luifels, houten panelen, roosters of enig ander oppervlak of opening die "doorlatend" is voor de golven en het signaal de ruimte binnen laat komen; soms is er niet veel voor nodig. Hier komt de tweede oplossing voor trillingen om de hoek kijken: het massa-effect.

4.3 Oplossing van de lusvorming door massa-actie

Elk materiaal dat slecht of niet doorlaatbaar is voor golven wordt "massa" genoemd. Voorbeelden zijn: metalen panelen (bv. Hangars), muren of plafonds van gewapend beton (met metaal erin), zeer dikke oude muren, een loden plaat, metalen roosters of roosters verbonden met de vloer ... bieden over het algemeen een goed massa-effect.

Het "grondeffect" biedt daarom de mogelijkheid om te profiteren van de aanwezigheid van bepaalde materialen die zich tussen de buiten- en de dichtstbijzijnde binnenantenne bevinden. Het idee is om uw antennes draadloos te scheiden, zodat de golven worden verzwakt of geblokkeerd door obstakels tussen uw antennes, of met andere woorden, zodat de isolatie tussen de antennes voldoende is om het fenomeen van zelfoscillatie te voorkomen.

4.4 Andere mogelijke oplossingen

De twee hierboven genoemde oplossingen (afstand en grondeffect) kunnen perfect gecombineerd worden om de best mogelijke isolatie van de antennes te bereiken en zo de zelfoscillatie te neutraliseren. Deze combinatie wordt zoveel mogelijk aanbevolen, afhankelijk van de mogelijkheden die de in te richten locatie biedt.

Een paar voorbeelden voor een beter begrip:

• slechts 7 m afstand tussen de buiten- en binnenantennes, maar ook 2 dragende wanden tussen de antennes.
  In dat geval is zelfoscillatie zeer onwaarschijnlijk
• antennes op dezelfde verdieping (buitenantenne direct boven een raam), maar 10 m uit elkaar, met 2 deuren ertussen: Zelfoscillatie is onwaarschijnlijk, maar wel mogelijk vanwege de deuren (bijvoorbeeld als ze van hout zijn)

Pas op voor dakramen en andere ramen: ze laten het signaal door en beschadigen de isolatie van uw antennes.

Extra tip: u kunt ook rekening houden met de richtingsgevoeligheid van de antennes en ervoor zorgen dat geen van de antennes zich in het bereik van de andere antenne(s) bevindt. Zie verder in dit artikel voor meer informatie over richtingsgevoeligheid ... omdat de achterkant en zijkanten van de antenne ook restgolven verstrooien(zelfs met een zeer directionele antenne!).

Houd hier rekening mee wanneer u tijdens uw tests verschillende mogelijke plekken probeert, deze parameter helpt u daarbij.

5. Monteer de antenne en lijn deze correct uit.

Afhankelijk van het type buitenantenne, die met uw set wordt meegestuurd, zijn hier een paar punten om op te letten. Niet heel ingewikkeld, maar "een kleine tekening is beter dan een lange toespraak ...". :

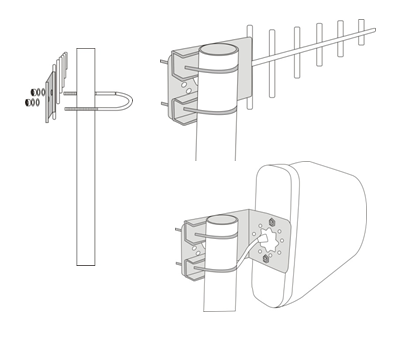

5. 1 Installatie en bevestigingen

Heel gemakkelijk, omdat de montageplaat en de schroeven bij uw antenne worden geleverd. Het enige wat je nodig hebt is een moersleutel (of universele klem).

5.2 Richting geven

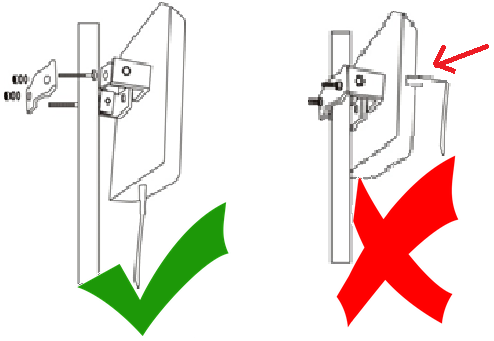

Zorg er altijd voor dat de antennedraad van onder naar buiten komt. (zoals op de tekening). of hoger. Gaat de antennedraad van de antenne naar links of rechts naar buiten, dan is je antenne niet meer gepolariseerd en pikt de antenne het signaal niet meer goed op.

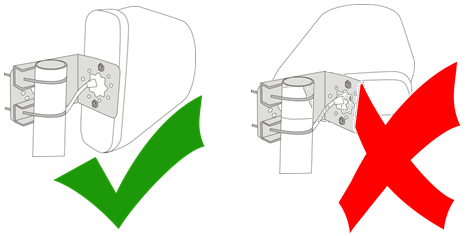

Voor de richtantenne moeten de flanken worden gepositioneerd zoals hierboven.

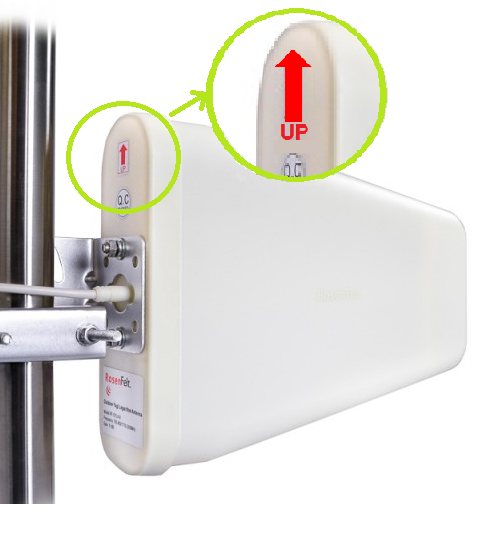

Let op de richtantenne (Yagi Logarithm of Yagi Super Logarithm) de richting van de rode pijl op de achterkant van de antenne voor een correcte vochtafvoer: De rode pijl moet naar boven wijzen, zoals weergegeven in onderstaande afbeelding:



5. 3 Uitlijning met de zendmast

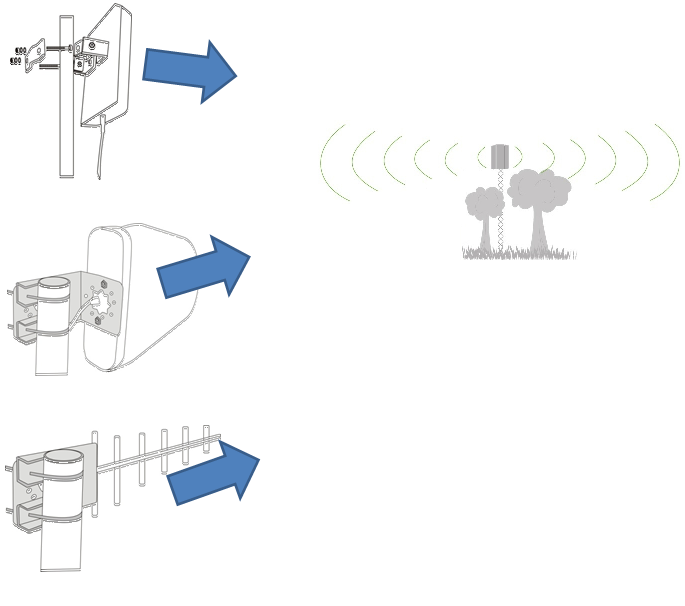

Zie de onderstaande afbeelding: Het grote plastic oppervlak van de panelantenne is het "uitwisselingsoppervlak" van de antenne: waar de golven doorheen gaan. Dit gebied moet in de richting van de nabijgelegen zendmast worden geplaatst, in de richting van de zendmast die het sterkste signaal afgeeft. Met richtantennes (Yagi)  geeft de punt van de "pijl" de richting aan waarin deze moet wijzen.

5.4 Pas op voor obstakels

Dit is vooral belangrijk voor Yagi-Richtantennes. De punt van uw buitenantenne moet in de richting van de zendmast wijzen ... in de meest ideale situatie moet  de zendmast "in zicht" zijn!

Je ziet het misschien niet met het blote oog (vooral als het kilometers ver weg is), maar je moet ervoor zorgen dat je geen obstakels heeft tussen uw buitenantenne en de zendmast: geen bos, geen berg en nog minder een gebouw of een andere constructies.

Stel je voor dat je een laserstraal richt in de richting van de zendmast: kan de zendmast worden bereikt vanaf waar u bent? Met andere woorden: is uw richtantenne goed uitgelijnd met de mast, in een rechte lijn en zonder obstakels?

- Dan heb je alles goed gedaan: je richtantenne staat op de goede plek en moet het best mogelijke signaal opvangen voor je GSM versterker.

- Zo niet ... dan kan het signaal van een richtantenne niet correct worden ontvangen. De oplossing is of om een andere vrije ruimte tussen u en de richtantenne te vinden, of om een ander type antenne te overwegen dat minder richtingsgevoelig is..

5.5 Kenmerken van panelantennes

Met platte antennes (panelantennes ) Zoals we hierboven hebben gezien, moet het ontvangende oppervlak worden uitgelijnd met de zendmasten. Oriëntatie is minder kritisch dan een directionele antenne, maar positioneer deze panelantenne altijd in de richting van het sterkst mogelijke signaal.

Als u niet zeker weet waar het sterkste signaal vandaan komt, ga dan verder met de opeenvolgende tests door de antennesteun te draaien (rond zijn montage-as): richt steeds 90 graden verder ... tot die sterkste signaal verschijnt op uw repeater.

Dit zou de installatie van uw buitenantenne soepel moeten laten verlopen.

Ieder antennetype (omnidirectionele, semi-omni-directionele of directionele of ultra-directionele antenne) heeft zo zijn voor- en nadelen, het is soms lastig om je weg te vinden en de juiste optie te kiezen. We bieden verschillende soorten antennes aan, zodat onze versterkers optimaal functioneren en precies reageren op de beperkingen van uw locatie: zo kunnen we op elk individueel geval reageren. Vraag het ons, ons team kan je helpen!
